Шків ОВІ 05.102 приводу завантажувального транспортера зерноочисника ОВС-25

Призначення вузла та його роль у роботі ОВС-25

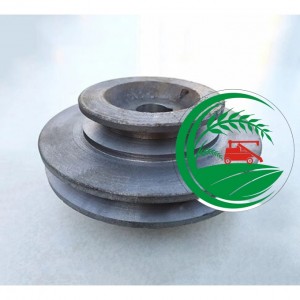

Шків ОВІ 05.102 - це елемент привідної системи механізму завантаження самопересувного очисника вороху ОВС-25 (а також його модернізованої циклонічної моделі ОВС-25Ц). Цей ведений шків встановлюється на верхній привідний шліцьовий вал завантажувального транспортера (вал ОВІ 05.602) і призначений для прийому крутного моменту за допомогою клинопасової передачі від головного контрвалу або електродвигуна.

Через шків ОВІ 05.102 та систему кулачкового ввімкнення (напівмуфта ОВІ 05.105 + зірочка z-12 ОВІ 05.106) здійснюється запуск довгого скребкового ланцюга завантажувача (ОВС 08.105.000). Оскільки цей вузол безперервно піднімає з току тонни зернової маси в умови підвищеної запиленості, паси та робочі канавки (ручаї) шківа піддаються постійному пасивному абразивному зносу зерновим пилом та дрібними домішками. Робота з дефектним або зношеним шківом призводить до таких наслідків:

• Проковзування пасів та падіння продуктивності завантаження: при стиранні бічних граней ручаїв привідні ремені просідають на саме дно канавки та починають буксувати, особливо коли транспортер врізається у щільний бурт зерна. Оберти валу падають, завантажувач не встигає подавати ворох, і загальна продуктивність машини знижується значно нижче паспортних 25 т/год.
• Прискорений знос та обрив привідних ременів: наявність зазубрин, сколів або нерівномірного спрацювання на фланцях шківа буквально «жує» бічні поверхні пасів. Вони перегріваються, розшаровуються та передчасно рвуться у розпал сезонних робіт.
• Руйнування шліців валу та підшипників: виробітка у внутрішньому посадковому отворі або деформація фланців шківа викликає радіальне та осьове биття («вісімку»). Цей дисбаланс створює підвищену вібрацію, яка розбиває суміжні підшипники та може призвести до зминання шліців привідного валу ОВІ 05.602.

Переваги шківа завантажувального транспортера ОВІ 05.102 нашого виробництва

• Високоякісне заводське чавунне литво: Виготовляється із сірого чавуну марки СЧ20 за оригінальними заводськими матрицями. Чавунні шківи мають оптимальну мікропористість структури, що покращує коефіцієнт зчеплення з пасом, мінімізує проковзування та чудово гасить вібрації кінематичного ланцюга.
• Прецизійне токарне оброблення ручаїв на верстатах із ЧПК: Профілі канавок виточуються у суворій відповідності до кутів та розмірів стандартних клинових пасів, що гарантує максимальну площу контакту паса зі стінками.
• Обов'язкове стендове динамічне балансування: Кожен виріб проходить фінішне комп'ютерне балансування. Це повністю виключає осьове та радіальне биття шківа на високих обертах, захищаючи вали від згинання та втоми металу.
• Суворе дотримання посадкових допусків: Внутрішній отвір під калібрований вал розточується з мікронною точністю, забезпечуючи ідеальну щільну посадку вузла без найменших зазорів та люфтів.

Технічні характеристики

Порада від головного інженера: При монтажі нового шківа ОВІ 05.102 обов'язково перевіряйте лінійну співвісність (соосність) із ведучим шківом на контрвалі. Навіть мінімальний перекіс у кілька міліметрів змусить ремінь працювати «на злам», що призведе до швидкого зносу бічних граней щощокупленого шківа та моментального перегріву паса. Категорично заборонено насаджувати чавунний шків на вал прямими ударами металевого молотка — використовуйте дерев'яні або мідні проставки, щоб не розколоти тендітний фланець деталі. Актуальну сезонну вартість та наявність на складі завжди уточнюйте у нашого менеджера перед покупкою.

Купити шків ОВІ 05.102 до ОВС-25 в Україні

Замовляйте надійні заводські шківи завантажувача, шліцьові вали, напівмуфти, привідні паси та інші запчастини до ОВС-25 безпосередньо від перевіреного постачальника на нашому офіційному сайті zapchastiny.com.ua. Для отримання експертної технічної консультації, звірки посадкових розмірів або швидкого оформлення покупки телефонуйте нашому профільному менеджеру за номером: +38 (095) 894 28 23. Швидка комплектація замовлення та оперативна доставка логістичними компаніями у будь-який регіон України.
