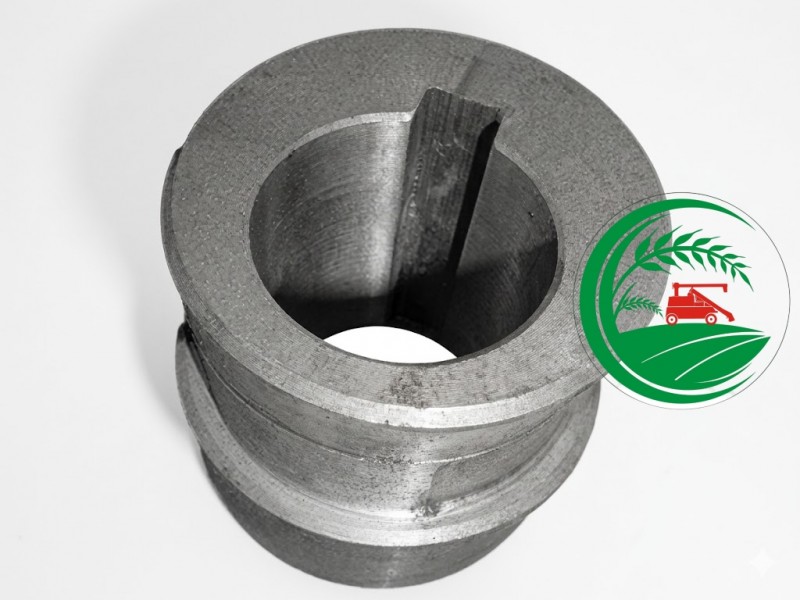

Ексцентрик ф-40 ОВБ 1256 приводу решітного стану зерноочисника ОВС-25

Призначення вузла та його роль у роботі ОВС-25

Ексцентрик ОВБ 1256 з внутрішнім посадковим діаметром 40 мм - це деталь коливального механізму самопересувного очисника вороху ОВС-25 (а також його модернізованої циклонічної моделі ОВС-25Ц). Ця модифікація розточується під посилений привідний вал решітного стану діаметром 40 мм і призначена для перетворення обертального моменту, що надходить від електродвигуна, у зворотньо-поступальний (коливальний) рух решітних станів.

Саме завдяки зміщеному центру осі (ексцентриситету) деталі ОВБ 1256 створюється необхідна амплітуда коливань, яка змушує ситові рами безперервно рухатися. Це забезпечує ефективне розшарування, просіювання та фракційне розділення зернової маси. Оскільки решітна група працює в режимі високочастотної вібрації, ексцентрик зазнає колосальних знакозмінних і динамічних ударних навантажень. Робота із дефектним або зношеним ексцентриком призводить до серйозних технічних наслідків:

• Збій амплітуди та падіння якості очищення: поява виробітки у внутрішньому посадковому отворі 40 мм або на зовнішній робочій поверхні порушує чіткий хід шатунів. Решета починають рухатися нерівномірно, через що чисте зерно йде «сходом» у відходи, а продуктивність машини падає значно нижче паспортних 25 т/год.
• Руйнування підшипників та голівки шатуна: нерівномірний знос кола ексцентрика створює лавиноподібну відцентрову вібрацію, яка за лічені години роботи здатна розсипати дворядний самовстановлюваний підшипник та розколоти чавунну голівку шатуна (ЗАВ-10.55.104).
• Згинання та злам привідного валу: перекіс ексцентрика ОВБ 1256 викликає надлишкове радіальне биття, що призводить до втоми металу, деформації або повного перелому посиленого каліброваного валу решітного стану.

Переваги ексцентрика ф-40 ОВБ 1256 нашого виробництва

• Високоміцне заводське литво: Виготовляється із модифікованого чавуну марки СЧ20 або спеціалізованої литої сталі за оригінальними заводськими матрицями, що гарантує стійкість до постійних вібрацій та виключає утворення внутрішніх мікротріщин.
• Прецизійна токарно-розточувальна обробка: Внутрішній посадковий отвір під посилений вал 40 мм та зовнішнє робоче коло під підшипник обробляються на сучасних верстатах із ЧПК. Суворе дотримання мікронних допусків забезпечує ідеальну посадку «вузол у вузол» без найменших зазорів.
• Точне балансування та координація: Зміщення центру (ексцентриситету) виконано з абсолютною відповідністю до оригінального конструкторського креслення ОВБ 1256, що мінімізує паразитні вібрації на раму машини та гарантує синхронну роботу лівого та правого шатунів.
• Загартування робочих поверхонь: Зовнішній вінець деталі проходить термічну обробку для підвищення поверхневої твердості, що суттєво знижує коефіцієнт стирання під впливом тертя та дрібного абразивного пилу.

Технічні характеристики

Порада від головного інженера: Ексцентрики на валу решітного стану ОВС-25 завжди працюють у парі (лівий та правий). При капітальному ремонті або виявленні серйозної виробітки наполегливо рекомендується замінювати їх одночасно комплектом. Встановлення одного нового ексцентрика поруч зі старим (зношеним навіть на 1 мм) призведе до різниці в амплітуді коливань лівої та правої сторін решітного стану, що швидко розіб'є шатуни та викличе тріщини на рамі. Переконайтеся, що ваш привідний вал має саме діаметр 40 мм (нового зразка), оскільки в каталогах також присутній стандартний варіант на 35 мм. Обов'язково встановлюйте нові дворядні підшипники та привідні шпонки. Поточну сезонну ціну деталей завжди уточнюйте у нашого менеджера перед оформленням замовлення.

Купити ексцентрик ф-40 ОВБ 1256 до ОВС-25 в Україні

Замовляйте надійні заводські ексцентрики посилені, вали решітного стану, шатуни та інші запчастини до ОВС-25 безпосередньо від перевіреного постачальника на нашому офіційному сайті zapchastiny.com.ua. Для отримання експертної технічної консультації, звірки посадкових розмірів під ваш вал або швидкого оформлення покупки телефонуйте нашому профільному менеджеру за номером: +38 (095) 894 28 23. Швидка комплектація замовлення та оперативного доставка логістичними компаніями у будь-який регіон України.
